車規級SQ9702/3T H橋驅動器：智能柵極驅動，助力高效電機系統

2025.06.10

一、描述

SQ9702/3T是一款單通道 H 橋柵極驅動器，驅動四個外部 NMOS，用于驅動雙向刷式直流電機。

SQ9702/3T具備三種類型控制接口，PH/EN、獨立半橋以及PWM。其內部電流采樣放大器提供可調的電流控制。其集成的電荷泵可提供 100%占空比支持，而且可用于驅動外部防反電路。

獨立半橋模式支持半橋共享，能夠順序控制多個直流電機，以達到最大的成本效益。SQ9702/3T具備通過固定關斷時間的PWM電流斬波來調節繞組電流的功能。

SQ9702/3T采用了智能柵極驅動技術，無需外部柵極驅動器件（包括電阻和穩壓管），同時可為外部 MOS 提供保護。SQ9703T 的死區時間可進行配置，SQ9702T具有固定的死區時間，其用于避免出現共通擊穿問題。SQ9702/3T可通過配置壓擺率為降低 EMI 帶來便利，還可防止發生任何柵極短路問題。此外，SQ9702/3T提供主動和被動下拉功能，可防止任何 dv/dt引起的柵極誤導通。

二、特點

AEC-Q100，Grade 1：-40°C ~125°C
單通道 H 橋柵極驅動，支持 100%PWM 占空比
工作電壓范圍：5.5V~45V
三種控制接口選擇：PH/EN、獨立半橋以及 PWM
SQ9703T具有用于配置的串行接口（SPI）
智能柵極驅動，壓擺率可調
支持 1.8V、3.3V 和 5V 的邏輯輸入
集成 1 路電流采樣放大器，SQ9703T的放大器增益可調
集成 PWM 電流調節功能
低功耗睡眠模式
封裝：QFN-32-5x5x0.85-0.5
內部保護功能

· 欠壓鎖定：電源欠壓（UVLO）、電荷泵欠壓（CPUV）
· 過流保護（OCP）
· 柵極驅動器故障（GDF）
· 熱關斷（TSD）
· 故障輸出指示（nFAULT）
· SQ9703T具有過溫警告（OTW）
· SQ9703T具有看門狗故障輸出（nWDFLT)

三、AQ9703T原理圖

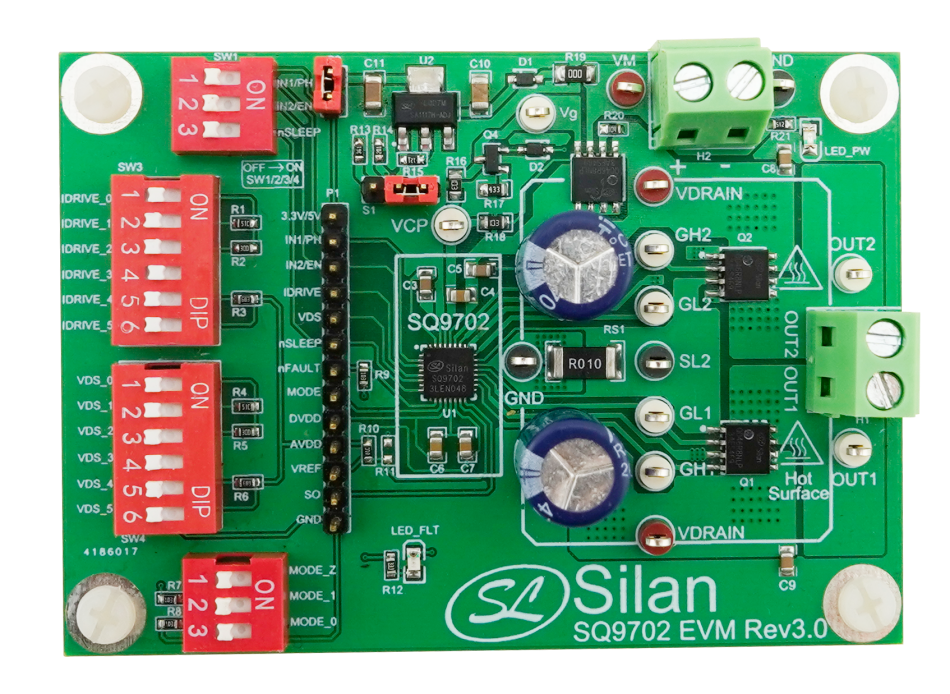

四、整機DEMO

五、典型應用
