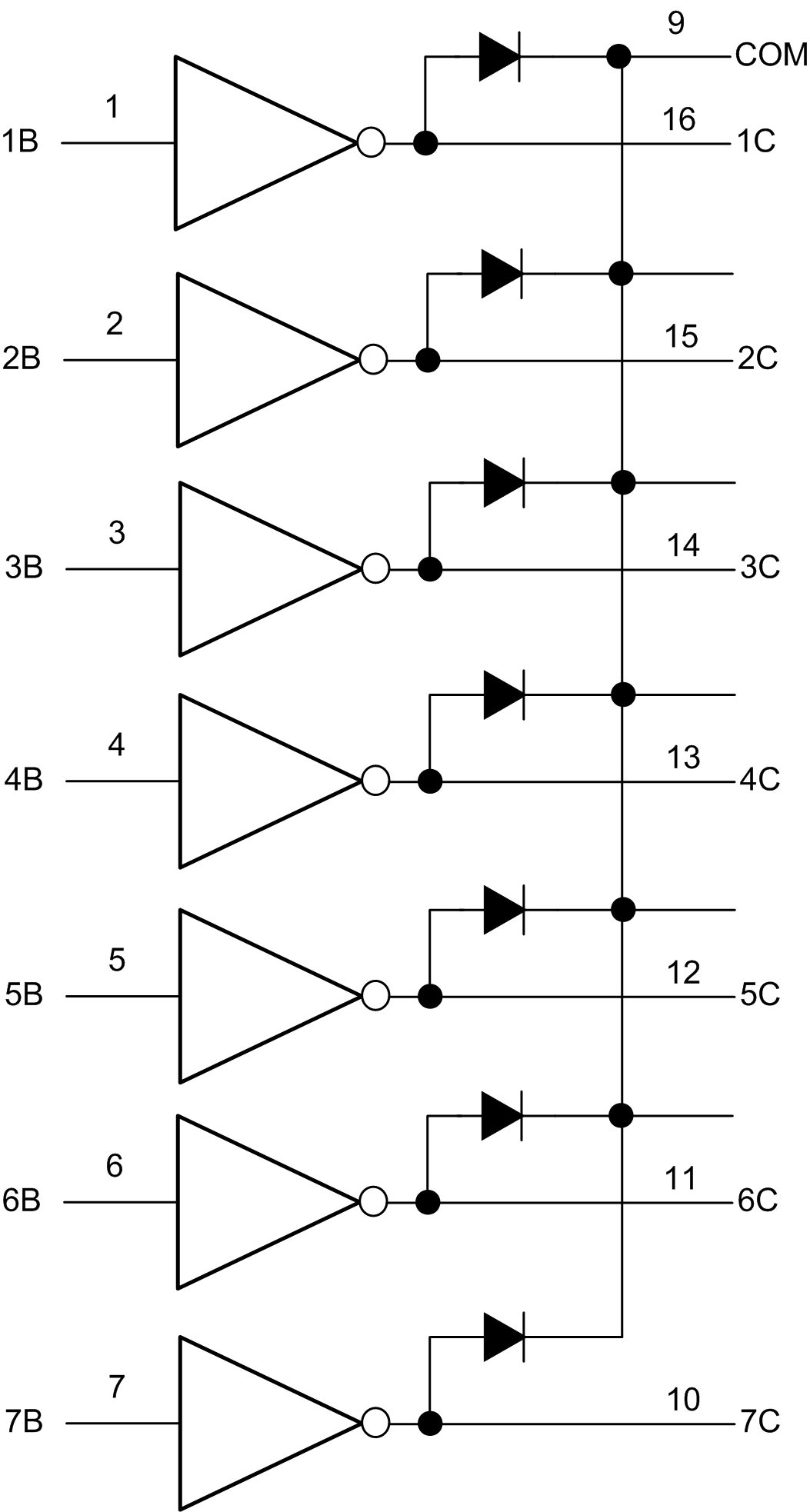

SAP2003是高耐壓、大電流達林頓陣列，由七個NPN 達林頓管組成，所有單元共用發射極。每一對達林頓都串聯一個2.7K 的基極電阻，直接兼容TTL 和5V CMOS 電路。
SAP2003單通道灌電流可達500mA，且最高工作電壓可達50V。高負載電流狀態下，輸出可以并行運行。
工作電壓范圍寬
七路高增益達林頓陣列
輸出電壓高（可達50V）
輸出電流大（單通道可達500mA）
可與TTL、CMOS直接兼容
內置鉗位二極管兼容感性負載
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|
| SAP2003SC | SOP-16-225-1.27 | SAP2003SC | 無鹵 | 料管 | |
| SAP2003SCTR | SOP-16-225-1.27 | SAP2003SC | 無鹵 | 編帶 | |
| SAP2003DC | DIP-16-300-2.54 | SAP2003DC | 無鹵 | 料管 | |
| SAP2003JS | TSSOP-16-225-0.65 | SAP2003JS | 無鹵 | 料管 | |
| SAP2003JSTR | TSSOP-16-225-0.65 | SAP2003JS | 無鹵 | 編帶 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SAP2003 | 335 | 2023-06-12 | SAP2003 簡要版說明書 |
