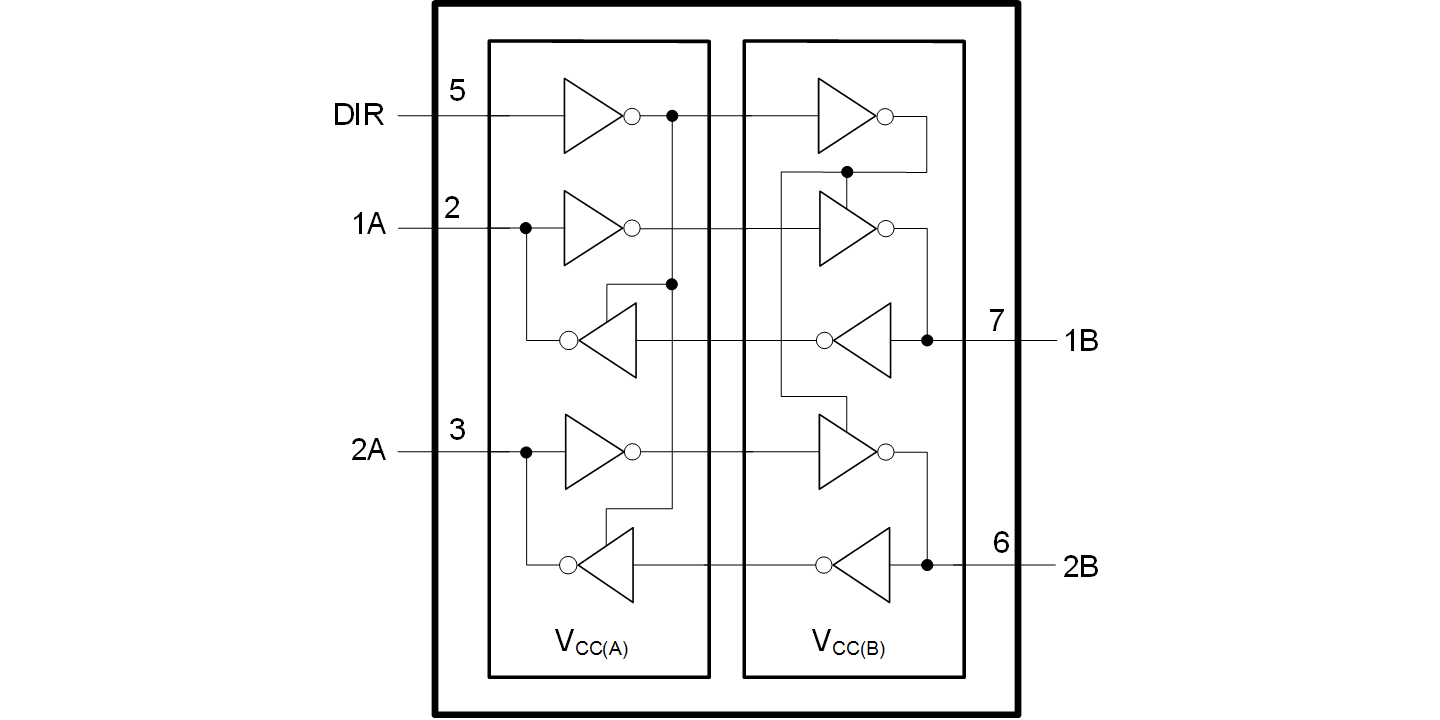

SLP74AVC2T45是一個2位雙電源總線收發器，其輸入端輸出端可互相轉換。它有兩個數據輸入-輸出端口（nA和nB)，一個方向控制輸入端（DIR）和雙電源引腳（VCC(A)和V CC(B)）。VCC(A)和VCC(B)均可在0.8V和3.6V之間的任何電壓下供電，使設備適合在任何低電壓節點（0.8V、1.2V、1.5V、1.8V、2.5V和3.3V）之間轉換。引腳nA和DIR參考VCC(A)，引腳nB參考VCC(B)。
該電路部分斷電應用依靠使用IOFF功能。IOFF電路禁止輸出，防止芯片斷電時任何有害的回流電流通過器件。
當VCC(A)或VCC(B)處于GND電平時，A和B都處于高阻抗關閉狀態。
寬供電電壓范圍：
VCC(A)：0.8V至3.6V
VCC(B)：0.8V至3.6V
I/Os 3.6V支持
IOFF允許電路部分斷電情況應用
最大數據速率：
300 Mbps（1.8V至3.3V轉換）
220 Mbps（<1.8V至3.3V轉換）
200 Mbps（2.5V或1.8V轉換）
150 Mbps（1.5V轉換）
100 Mbps（1.2V轉換）
ESD防護性能：
HBM：>8000V
CDM：>1000V
抗閂鎖能力：>100mA
工作溫度范圍-40°C~+85°C和-40°C~+125°C
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|

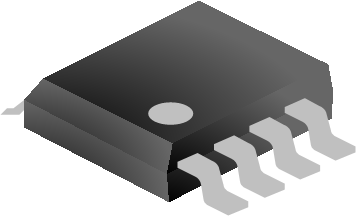

| SLP74AVC2T45JMTR | MSOP-8-185-0.65 | AC2T45 | 無鹵 | 編帶 | |
| SLP74AVC2T45JQTR | TSSOP-8N-150-0.65 | A2T45 | 無鹵 | 編帶 | |
| SLP74AVC2T45JWTR | VSSOP-8-100-0.5 | 2T45 | 無鹵 | 編帶 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SLP74AVC2T45 | 277 | 2024-06-24 | SLP74AVC2T45 簡要版說明書 |
