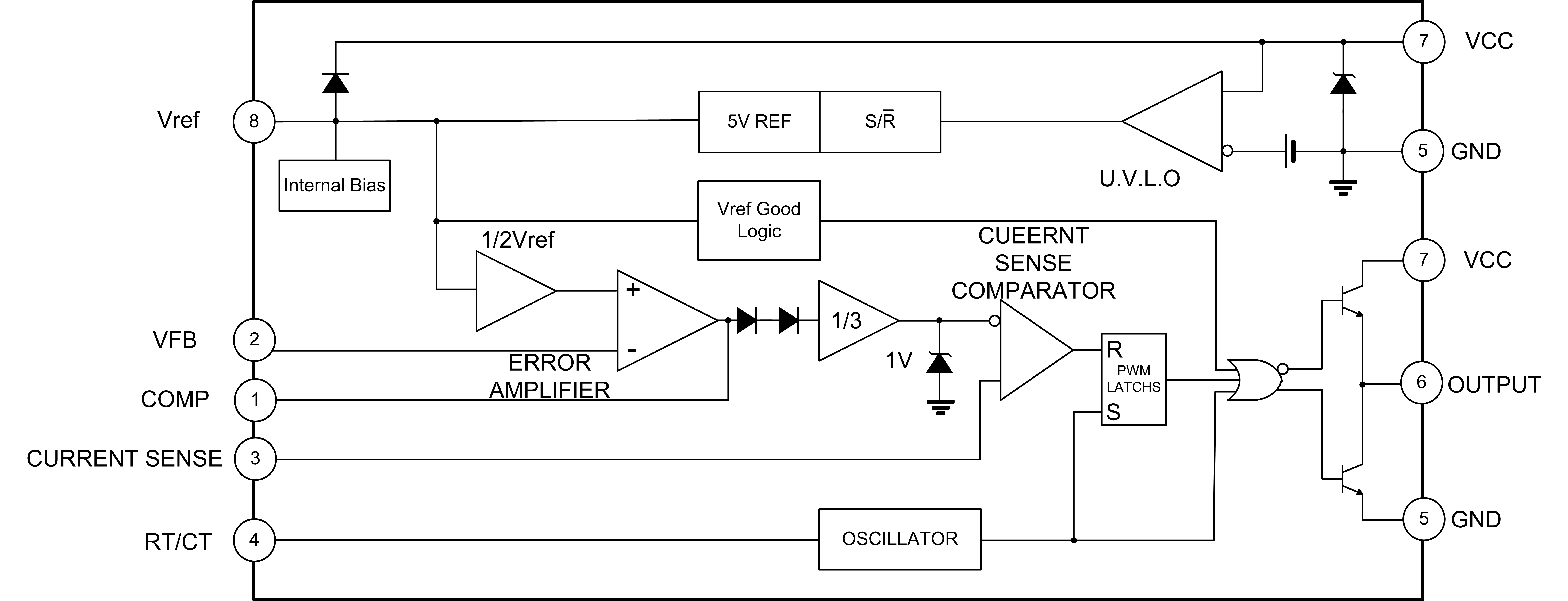

SAP2843E是高性能固定頻率電流模式控制器，專為隔離或DC-DC轉換器應用而設計，為設計人員提供只需最少外部元件就能獲得成本效益高的解決方案。該電路提供欠電壓鎖定模塊，啟動電流小于0.5mA，誤差放大器輸入端連接一個精準的基準電壓，經過修整可提供高精度，其他內部？榘ㄈ繁１賬誦械穆嘸緶，限流和為大電流圖騰柱式輸出而設計的PWM比較器。這個輸出結構適合于驅動N溝道MOSFET，輸出端在關斷狀態為低電平。
專為隔離或DC/DC轉換器優化
低啟動電流（<0.5mA）
自動前饋補償
逐個周期限流功能
增強的負載響應特性
帶遲滯的欠壓保護功能
雙脈沖抑制
高電流圖騰柱輸出
內部經修調的帶隙基準
高達500kHz工作頻率
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|
| SAP2843ESA | SOP-8-225-1.27 | 2843ESA | 無鹵 | 料管 | |
| SAP2843ESATR | SOP-8-225-1.27 | 2843ESA | 無鹵 | 編帶 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SAP2843E | 235 | 2022-11-18 | SAP2843E 簡要版說明書 |
