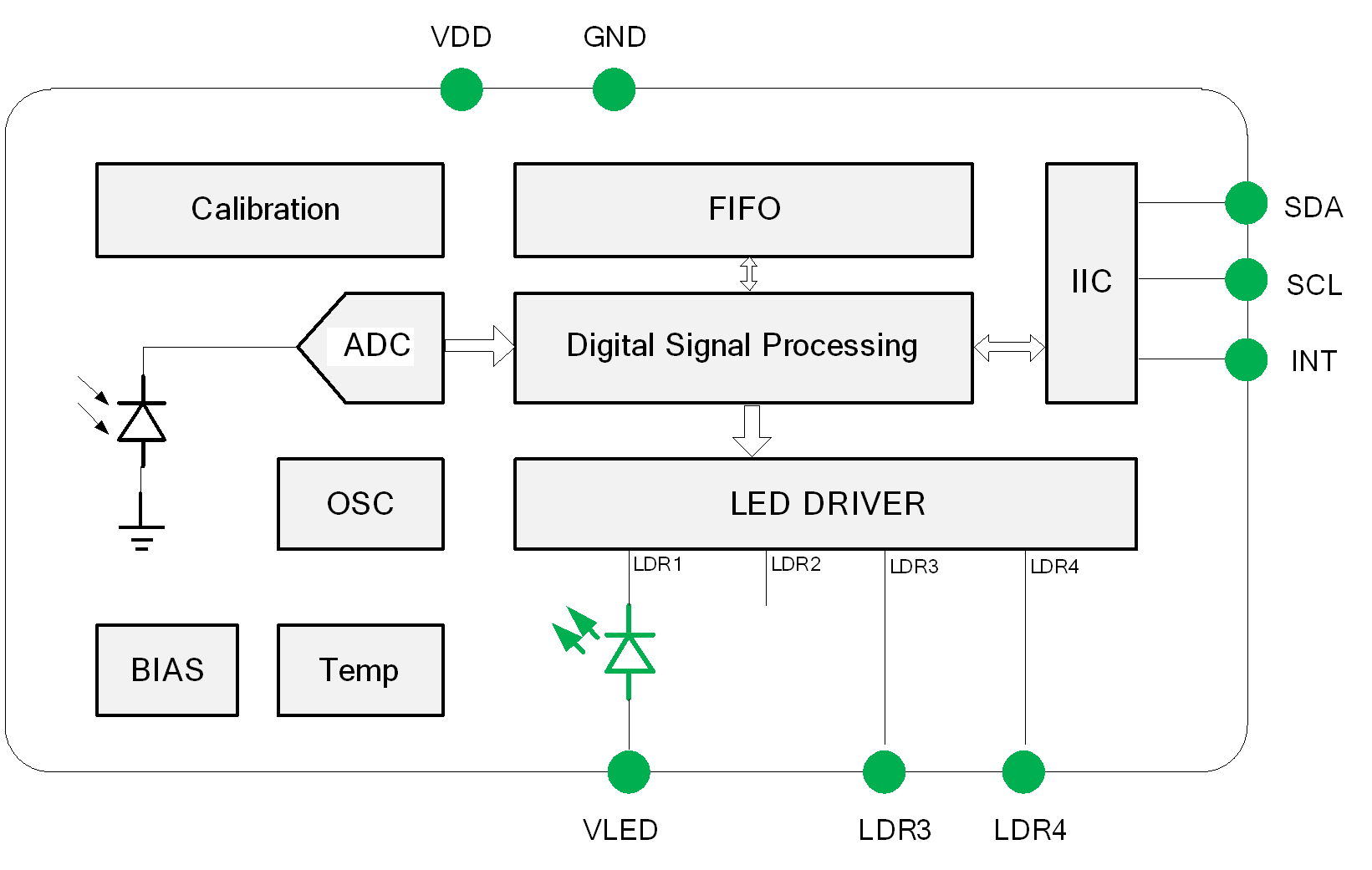

SC7R30是一顆心率傳感器芯片，采用CMOS工藝，工作電壓范圍1.7V~3.6V。內部集成了高精度ADC、自動校準電路、光電二極管以及一顆波長為525nm的綠光LED，另外還有兩個LED驅動端口用于外接LED以實現更多的功能，如血氧測量等。
每次測量可以打開一個或者多個測量通道，各通道的測量依次進行，每個測量通道所點亮的LED編號可以根據需求通過寄存器靈活設置，通過寄存器的配置，可以將芯片設置為心率檢測模式、血氧檢測模式或同時檢測心率和血氧的模式。多個測量通道的結果既可以通過數據寄存器直接讀取，也可以經過FIFO緩存后再批量讀取。
通過寄存器的配置，可以在0.1ms~6553ms范圍內自由調節相鄰兩次測量的間隔時間。
寬電源電壓范圍 : 1.7~3.6V
低功耗
佩戴檢測
高精度: 16bits
可編程的LED驅動電流 : 2.5~100mA
內置 LED
環境光抑制
內置FIFO
封裝:HLGA-8-3.96x2.36x1.35-0.97 (mm)
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|
| SC7R30 | HLGA-8-3.96x2.36x1.35-0.97 (mm) | 無 | 無鉛 | 編帶 |
